油圧式膨張マンドレル

主な特長：
 • 均等な圧力分布による高精度位置決めとトルク伝達
 • 着脱式スリーブにより、多様なワーク径に対応
 • 内蔵の弾性調整機構＋クイックチェンジ設計により段取り時間を最小化
 • 加工精度を向上させながら、製造コストを削減
適用例：
 • 歯車研削（ギアグラインディング）
 • 円筒外径研削
 • 旋削加工
 • 歯車検査工程

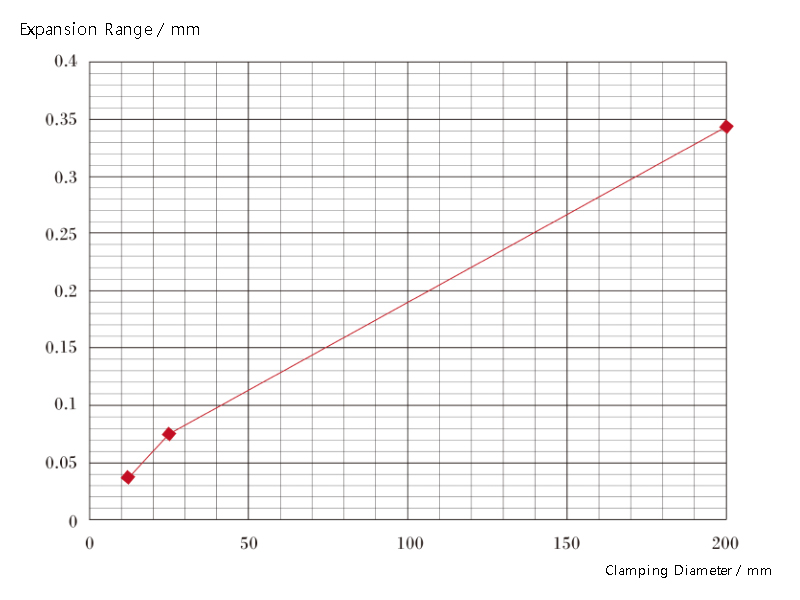

膨張範囲とクランプ径の関係
• 油圧マンドレルの最大膨張範囲はクランプ径の 3% 以下 が推奨
• 最適なクランプ精度・長寿命を保つため、ワークのクランプ部位はIT7等級以上の公差が必要

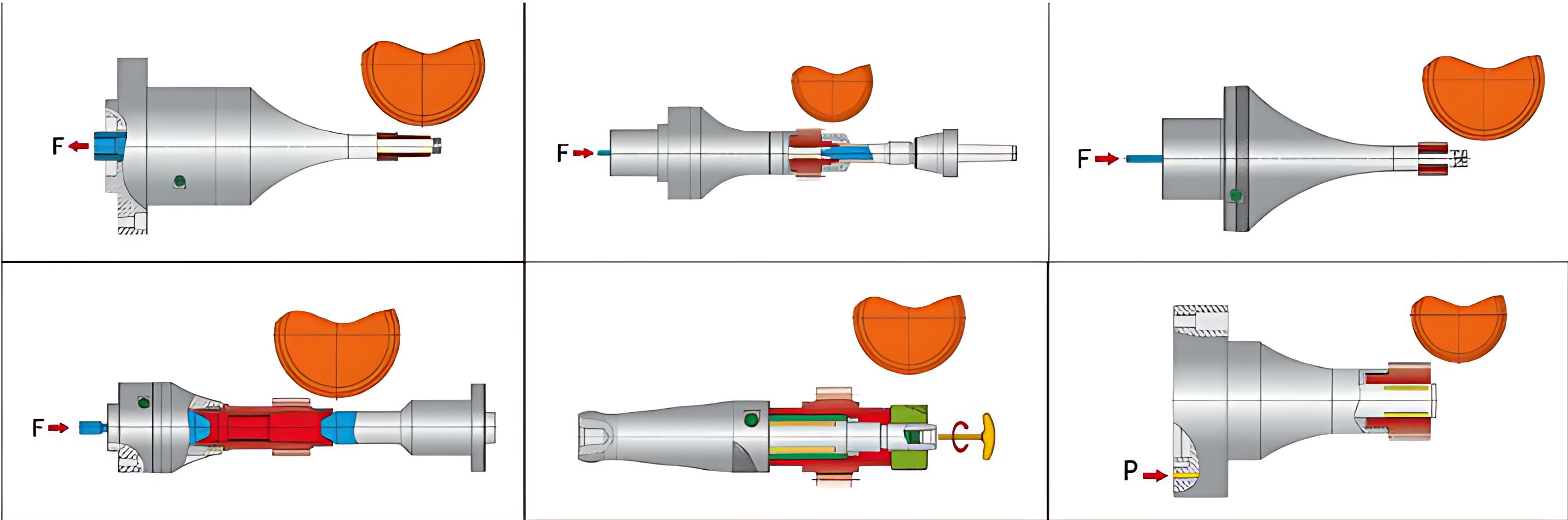

歯車研削アプリケーション

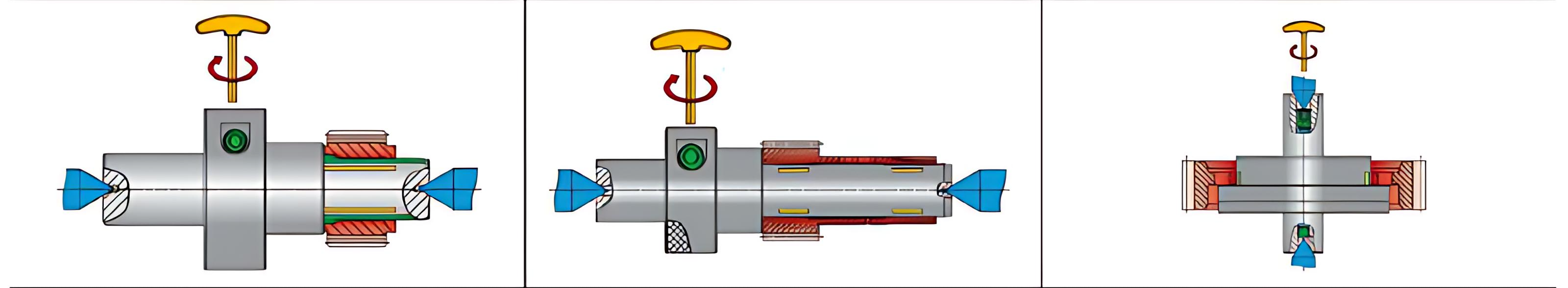

歯車検査アプリケーション

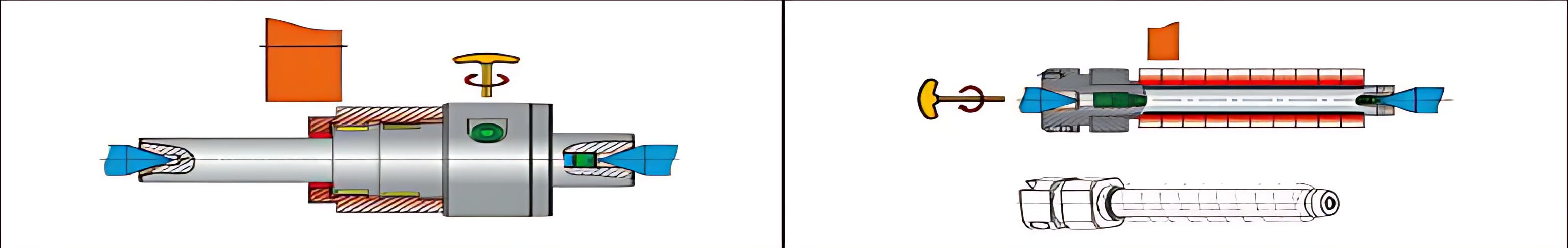

旋削加工アプリケーション

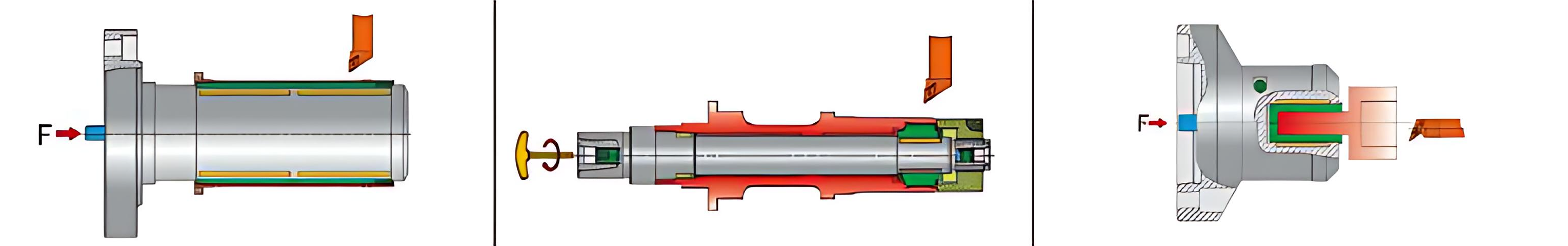

外径円筒研削アプリケーション
